? ? ? ?水肥一體化智能灌溉系統可以幫助生產者很方便的實現自動的水肥一體化管理。
? ? ? ?系統由上位機軟件系統、區域控制柜、分路控制器、變送器、數據采集終端組成。通過與供水系統有機結合，實現智能化控制?？蓪?shí)現智能化監測、控制灌溉中的供水時間、施肥濃度以及供水量。變送器（土壤水分變送器、流量變送器等）將實時監測的灌溉狀況，當灌區土壤濕度達到預先設定的下限值時，電磁閥可以自動開啟，當監測的土壤含水量及液位達到預設的灌水定額后，可以自動關閉電磁閥系統?？筛鶕?jù)時間段調度整個灌區電磁閥的輪流 工作，并手動控制灌溉和采集墑情。
? ? ? ?整個系統可協調工作實施輪灌，充分提高灌溉用水效率，實現節水、節電，減少勞動強度，降低人力投入成本。

? ? ? ?智能施肥機采用與灌溉主管道并聯安裝，通過增壓泵利用文丘里原理（該原理表現在受限流動在通過縮小的過流斷面時，流體出現流速增大的現象，其流速與過流斷面成反比，而由伯努利定律知流速的增大伴隨流體壓力的降低，使得高速流體附近產生低壓）將肥料容器里的液體肥均勻吸入主管道混合，肥液隨灌溉管道輸送給作物，每個文丘里對應一條肥料通道，每個通道上裝有電磁閥，止回閥，浮子流量計，過濾器，通過控制電磁閥來控制施肥時間，通過調節浮子流量計來控制施肥比例，止回閥防止主管道水回流進肥液容器，過濾器過濾肥液容器里的大顆粒物體（漂浮物，肥料殘?jiān)龋┓乐苟氯艿馈?/p>

? ? ? ?●由于注肥原理為注肥泵吸肥原理，需要主管道的壓力小于注肥泵的揚程。

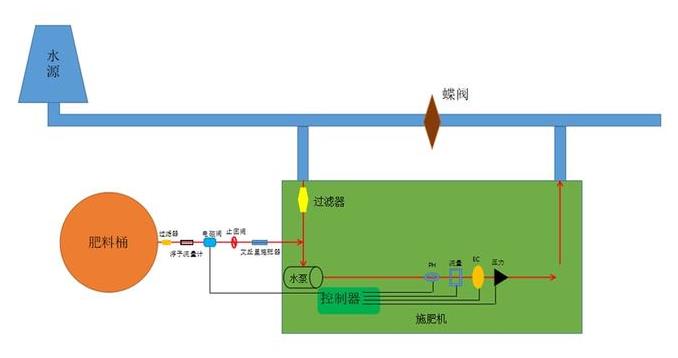

? ? ? ?●施肥機在灌溉、施肥系統中的系統結構原理如圖所示。

? ? ? ?●施肥、灌溉系統包括主管道供水系統、施肥機、管網系統和灌水器。由于微灌系統借助于不同孔徑的滴頭實現灌溉，所以自動灌溉系統還必須配以過濾設備，以保證灌溉水清潔而不會阻塞微灌系統。
